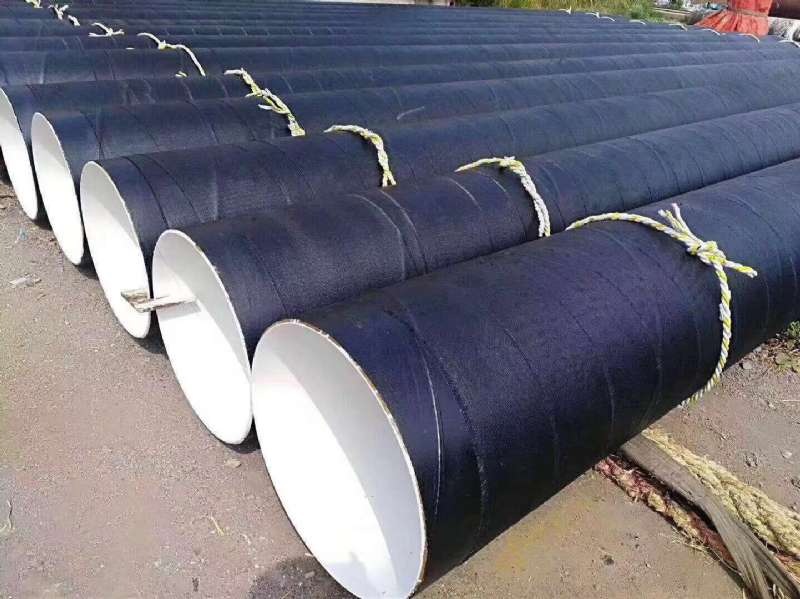

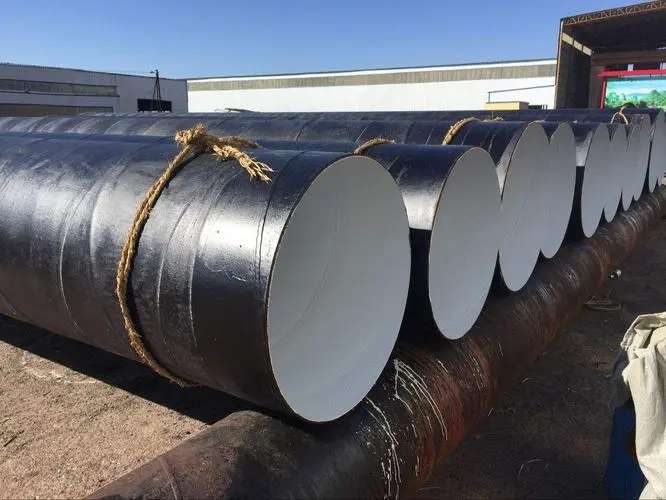

環氧煤瀝青防腐層適用于埋地輸送油、水、氣的鋼質管道的外壁防腐蝕,輸送介質溫度不應高于110℃。

一、材料
（一）環氧煤瀝青
1.涂料的組成
環氧煤瀝青涂料是甲、乙雙組分涂料，由底漆的甲組分加乙組分(固化劑)，面漆的甲組分則乙組分（固化劑）組成，并和相應的稀釋劑配套使用。
2.質量標準
環氧煤瀝青的質量指標必須達到表1的規定外，尚應符合表5的規定。

環氧煤瀝青涂料質量指標　　　　　　　　　表1

序號	項目		指標		檢驗方法
			底漆	面漆
1	漆膜外觀		紅棕色、半光	黑色、有光	GB1729-79
2	粘度(涂-4粘度計，25±1℃)，s		80～150	80～150	GB1723-79
3	細度（刮板），μm		≤80	≤80	GB1724-79
4	干燥時間 （25±1℃)·h	表干	≤1	≤6	GB1728-79
		實干	≤6	≤24
5	沖擊強度J（kgf·cm）		≥4.9（50）	≥3.9（40）	GB1732-79
6	柔韌性（曲率半徑），mm		≤1.5	≤1.5	GB1731-79
7	附著力，級		1	1	GB1720-79
8	硬度		≥0.3	≥0.3	GB1730-79
9	固體含量（重量），%		≥70	≥70	GB1725-79
10	耐化學介質浸泡	10% NaOH	-	浸泡72h，漆膜無變化	GB1763-79
		3% NaCl	-	浸泡72h，漆膜無變化
		10% H2SO4	-	浸泡72h，漆膜完整不脫落

3.出廠產品說明
環氧媒瀝青的生產廠應提供產品說明書,明確規定產品的儲存期和使用期。
4.驗收質量指標
驗收規則是，涂料有關組分出廠應有完整的商品標志和質量合格證。按GB3186-82《涂料產品的取樣》規定的取樣數目進行抽查,質量應達到表l中的指標。若不合格，應對取樣數目加倍重新抽查。如仍不合格，則該批漆料為不合格,不能驗收。
(二)中堿玻璃布
環氧煤瀝青防腐層應采用中堿、無捻、無蠟的玻璃布作加強基布，其性能及規格見表2。含蠟的玻璃布必須脫蠟,其出廠產品包裝應有防潮措施。玻璃布參考寬度見表3。

 中堿玻璃布性能及規格　　　　　　　　　　　表2

項目	含堿量%	原紗號數×股數 (公制支數/股數)		單纖維公稱直徑μ		厚度 mm	密度 根/cm		布邊	長度 m	組織
		經紗	緯紗	經紗	緯紗		經紗	緯紗
性能及規格	≤12%	22×2 (45.4/2)	22×2 (45.4/2)	7	8	0.120±0.01	12±1 12±1	10±1 12±1	兩邊封邊	200～250 (帶軸心Φ40×3mm)	平紋
實驗方法	按JC176-80《玻璃纖維制品實驗方法》的規定進行

 玻璃布參考寬度　　　　　　　　　　　表3

管徑	60～89	114～159	219	273	377	426～529	720
布寬	120	150	200～250	300	400	500	600～700

二、防腐層的等級與結構
環氧煤瀝青涂料用于埋地鋼管外防腐蝕時,應根據不同的土壤腐蝕環境，選用不同等級結構的防腐層，見表4。

 環氧煤瀝青防腐層等級與結構　　　　　　　表4

防腐層等級	結構	干膜厚度mm
普通	底漆—面漆—面漆	≥0.2
加強	底漆—面漆—玻璃布—面漆—面漆	≥0.4
特加強	底漆—面漆—玻璃布—面漆—玻璃布—面漆—面漆	≥0.6

三、防腐層質量評定標準及檢查方法
（一）評定標準
環氧煤瀝青防腐層的質量評定標準應達到表5的指標。
（二）防腐層的檢查方法：
1.外觀檢查
外觀檢查，應對涂敷過的管子要逐根檢查，要求防腐層表面平整，無皺折和鼓包，玻璃布網孔為面漆所灌滿；
2.厚度檢查
厚度檢查，要以防腐層等級規定的厚度為標準,用防腐層測厚儀進行檢測。每20根抽查一根,每根測3個相隔一定距離的截面。在每截面測上、下、左、右四點。如薄點低于規定厚度,則為不合格,再抽查2根，其中1根仍末合格時,全部為不合格。
3.針孔檢查
針孔檢查必須用電火花檢漏儀檢測，普通級檢漏電壓為2000V，加強級為3000V，特加強級為5000V，以不打火花為合格。每20根抽查1根，從管子一端測至另一端，如不合格再抽查2根，其中1根仍不合格時,全部為不合格。
4.粘附力檢查氣
粘附力檢查應在防腐層固化后(一般需7天)，用小刀割開舌形切口，用力撕切口的防腐層,不易撕開,破壞處管面仍為漆膜所覆蓋而不露鐵為合格。按上述方法每20根抽查1根,每根涮l點,如不合格,再抽查2根,其中1根仍不合格,全部為不合格，不合格的應鏟掉重新施工。
5.檢驗合格記錄
經檢驗合格后的防腐管,應在管內壁標上：防腐廠名、鋼管長度、防腐等級、生產批次號、生產時間(直徑<400mm的鋼管可寫在外壁）。并應根據防腐等級分類,堆放整齊。

 防腐層質量評定標準　　　　　　　　　　　表5

項目		質量指標	檢驗方法
機械性能	剪切粘結強度MPa	≥4	SYJ28-87
	抗沖擊強度J	1.2注	SYJ28-87
電性能	I頻擊穿強度kV/mm	≥20	SYJ28-87
	體積電阻率Ω·cm	≥1×10^12	SYJ28-87
電化學性能	陰級剝離，級	≥3	SYJ28-87
耐化學介質浸泡	30% H2SO4	浸泡7天，防腐層外觀無變化	SYJ28-87
	10% NaOH	浸泡3個月，防腐層外觀無變化
	10% NaCl	浸泡3個月，防腐層外觀無變化
吸水率，%		≤0.4	SYJ28-87
耐好氣性微生物侵蝕級		≥2	SYJ28-87

注：此值為暫定指標，適用于現場涂敷。

四、施工技術要求
（一）鋼管表面處理
鋼管在涂敷前，必須進行表面處理,除去油污、泥土等雜物。除銹標準應達到《涂裝前鋼材表面處理》中表2中Sa2.5等級，并使表面達到無焊瘤、無棱角、光滑無毛刺。
（二）涂料配制
環氧煤瀝青涂料的配制,應按下列要求進行。
1.使用桶漆準備工作
整桶漆在使用前,必須充分?jǐn)嚢?使整桶漆混合均勻。
底漆和面漆必需按廠家規定的比例配制，配制時應先將底漆或面漆倒入容器，然后再緩慢加入固化劑，邊加入邊攪拌均勻。
2.施工注意事項
剛開桶的底漆或面漆不得加入稀釋劑，在施工過程中,當粘度過大不宜涂刷時,加入稀釋劑重量不得超過5%。
配好的涂料需熟化30分鐘后方可使用，常溫下涂料的使用周期一般為4～6小時。
（三）涂刷底漆
鋼管經表面處理合格后應盡快涂底漆,間隔時間不得超過八小時,大氣環境惡劣(如濕度過高,空氣含鹽霧）時，還應進一步縮短間隔時間。
要求涂刷均勻,不得漏涂,每個管子兩端各留裸管l50mm左右，以便焊接。
(四)刮膩?zhàn)?br /> 焊縫高于管壁2mm，用面漆和滑石粉調成稠度適宜的膩?zhàn)樱�在底漆表干后抹在焊縫兩側，并刮平成為過渡曲面，避免纏玻璃布時出現空鼓。
(五)涂面漆和纏玻璃布
底漆表干或打膩?zhàn)雍?即可涂面漆。涂刷要均勻,不得漏涂。在室溫下,涂底漆與涂道面漆的間隔時間不應超過24小時。
1.普通級結構
普通級結構的防腐層，在道面漆實干后方可涂第二道面漆。
2.加強級結構
加強級結構防腐層，涂道面漆后即可纏繞玻璃布,玻璃布要拉緊，表面平整，無皺折和鼓包。壓邊寬度為20～25mm,布頭搭接長度為100～150mm。玻璃布纏繞后即涂第二道面漆,要求漆量飽滿,玻璃布所有網眼應灌滿涂料,第二道面漆實干后,方可涂第三道面漆。
3.特加強級結構
特加強級結構的防腐層，依上述一道面漆一層玻璃布的順序的要求進行。在第三道面漆實干后,方可涂第四道面漆,兩層玻璃布的纏繞方向應相反。至于受潮的玻璃布應烘干,否則不能使用。
（六）檢查防腐層干性的標準
1.表干
用手指輕觸防腐層不粘手。
2.實干
用手指推捻防腐層不移動。
3.固化
用手指甲力刻防腐層不留劃痕。
五、補口及補傷
（一）防腐層的結構和材料
補口、補傷處的防腐層結構及所用材料應與管體防腐層相同,補口工作應在對口焊接后,管表面沮度冷卻至常溫時進行。
（二）除銹標準
在鋼管的補口處和補傷處露鐵時,必須進行表面處理,除銹標準宜達到Sa2.5級,并應使管表面無水份和塵土。
（三）補口的要求
補口時首先對管端階梯形接茬處的防腐層表面選行處理,去除油污、泥土等雜物,然后用砂紙將其打毛，補口處防腐層的施, 工順序應與管體防腐層相同。
（四）補傷的要求
補傷處防腐層和管體防腐層的搭接應做成階梯形接茬，其搭接長度不應小于l00mm。若補傷處防腐層未露鐵，應先對其表面選行處理，并用砂紙打毛后再補涂面漆和貼玻璃布；若補傷處已露鐵,則應對金屬表面除銹,然后按管體防腐層的施工順序及方法補涂底漆、面漆和粘玻璃布。
（五）防腐層的檢查
補口、補傷處的防腐層應按防腐層質量檢查方法迸行檢驗。
六、搬運、下溝、回填及竣工資料
（一）環氧煤瀝青防腐層管段出廠、運卸等要求
環氧煤瀝青防腐層管段一般情況下未固化完全不得出廠,且在運輸、裝卸、布管、下溝等過程中,必須使用橡膠墊和橡膠吊帶,并有防止機械碰撞的措施,以避免防腐層損壞。
（二）管道下溝前的要求
管道下溝前,根據防腐層厚度,用電火花檢漏儀,按質量評定標準及檢查方法中規定的檢漏電壓全線檢漏一遍,如發現缺陷,必須補涂合格。
（三）管溝的要求
巖石、礫石區的管溝,應先鋪0.2m厚的細土或細砂墊層(大粒徑不超過3mm）,平整后才允許下溝。巖石、礫石、凍土地區的管溝回填時,必須用細土或砂回填至管頂以上0.2～0.3mm以后，才允許用原土（巖石或凍土的塊徑不得超過250mm）回填。
（四）回填后的檢查、修補
管溝回填后,應使用低頻信號檢漏儀檢查漏點,有漏點處應挖開進行修補。
（五）竣工資料
參照石油瀝青防腐層有關部分。
